Ứng dụng bu lông neo trong các công trình xây dựng hiện nay

Bu lông neo hay còn gọi là Bu lông móng là một chi tiết quan trọng dùng để cố định các kết cấu, đặc biệt là kết cấu thép, nó được sử dụng nhiều trong thi công hệ thống điện, trạm biến áp, hệ thống nhà xưởng, nhà máy, nhà thép kết cấu.

Bu lông neo thông thường không được sản xuất đại trà như các loại bu lông tiêu chuẩn khác do yêu cầu sử dụng ở mỗi hạng mục, mỗi công trình đòi hỏi các thông số kỹ thuật khác nhau, do đó đa phần các loại bu lông neo được sản xuất theo bản vẽ kỹ thuật của từng lô hàng riêng.

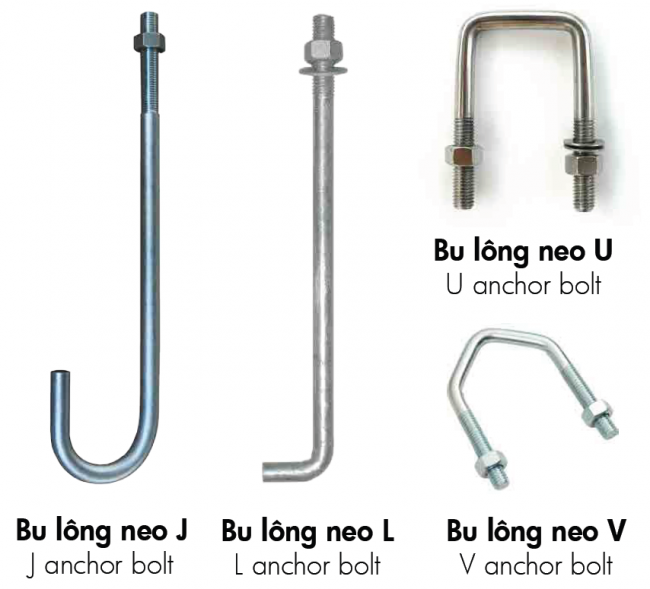

Hình dạng Bu lông neo

Bu lông neo có hình dạng phổ biến được sử dụng như: Bu lông móng dạng chữ J, Bu lông móng dạng chữ L, LA, JA. Bu lông móng (Bu lông neo) dạng chữ V hay chữ U, I…

Vai trò của từng loại Bu lông neo

Bu lông neo là phần nối trung gian giữa móng của công trình và phần nổi của công trình, thường ứng dụng trong thi công nhà thép tiền chế, thi công hệ thống điện, trạm biến áp, hệ thống nhà xưởng, nhà máy, nhà thép kết cấu. Nói tóm lại, nhiệm vụ chính của bu lông neo dùng để cố định các kết cấu, đặc biệt là kết cấu thép.

Một số chức năng riêng biệt cho từng loại bu lông neo như sau:

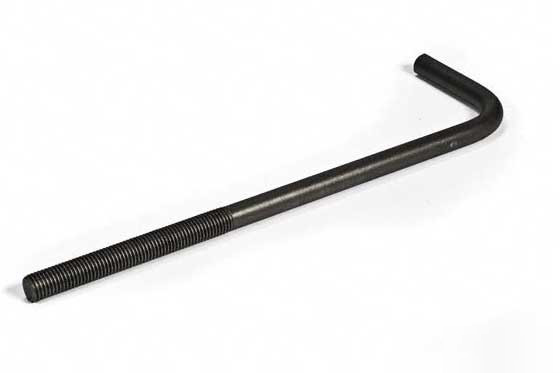

• Bu lông neo kiểu chữ L

Bu lông móng kiểu chữ L là loại bu lông có hình dáng chữ L một đầu ren và một đầu được bẻ ngang. Nguyên liệu được làm ra loại bu lông này thường là thép không gỉ hoặc bằng inox với đường kính M12 ~ M64. Chiều dài 300 ~ 3000 mm, dùng loại ren lửng, bề mặt thép đen, xi, mạ nhúng nóng hoặc inox, cấp bền 4.6 – 10.9, và nhiều thông số kĩ thuật khác. Công dụng của bu lông móng chữ L được dùng trong hệ thống nhà xưởng, thi công trạm biến áp, hệ thống điện.

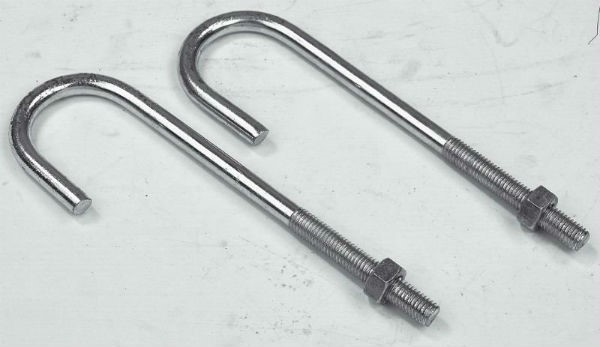

• Bu lông neo kiểu chữ J

Bu lông neo, móng kiểu chữ J được bẻ cong 1 đầu tạo hình dạng chữ J gồm một đầu ren và một đầu cong móc câu. Loại bu lông này cũng giống phần lớn các loại bu lông móng khác thường làm bằng thép không gỉ hoặc bằng inox có đường kính từ M12 ~ M64. Tùy vào kích thước đầu ren có chiều dài từ 25 -100 mm, đầu bẻ cong từ 45 – 120 mm. Loại bu lông này được dùng nhiều trong việc tạo liên kết trong đổ dầm bê tông.

• Bu lông neo kiểu J.A

Đây là kiểu bu lông có một đầu ren và một đầu bẻ cong vòng khép kín. Tùy vào công năng sử dụng mà người thi công chọn loại có kích thước phù hợp. Loại bu lông này thường dùng để neo móng trụ đèn chiếu sáng, trụ điện, trụ cột trong các công trình xây dựng…

• Bu lông neo kiểu chữ Y

Kiểu bu lông neo này có cấu tạo một đầu ren và một đầu chẻ tách tạo hình dạng giống chữ Y. Đường kính từ 12 – 64mm, khoảng cách đầu chẻ từ 30 – 95mm, chiều dài ren từ 30 – 100mm, chiều dài đầu chẻ từ 15 – 40mm. Kiểu bu lông móng chữ Y thông dụng nhất trong việc thi công giàn giáo hay cố định các thanh ngang dọc trong thi công công trình sắt thép.

Hướng dẫn thi công Bu lông neo

Sau khi đã lựa chọn được Bu lông neo phù hợp với yêu cầu kỹ thuật thì bước tiếp theo là thi công và lắp đặt. Các bước lắp đặt như sau:

• Bước 1:Sử dụng dưỡng bu lông, dùng thép tròn D8 hoặc D10 để cố định tạm các Bu lông móng (Bu lông neo) trong cụm, cụm bu lông với thép chủ trong dầm, cột.
• Bước 2:Kiểm tra, định vị tim, cốt trong mỗi cụm và các cụm với nhau theo bản vẽ thiết kế lắp dựng. Sử dụng máy kinh vỹ, máy thủy bình, hoặc máy toàn đạc điện tử để thực hiện (thiết bị đo đạc phải được kiểm định).
• Bước 3:Kiểm tra chiều nhô cao của Bu lông neo lên so với cốt +/-0.00m trong bản vẽ thiết kế (thông thường khoảng 100mm).
• Bước 4:Bu lông neo phải được đặt vuông góc với mặt phẳng chịu lực thiết kế lý thuyết (có thể là mặt bê tông, mặt bản mã).
• Bước 5:Sau khi căn chỉnh xong, cố định chắc chắn các cụm bu lông với thép chủ, với ván khuôn, với nền để đảm bảo bu lông không bị chuyển vị, dịch chuyển trong suốt quá trình đổ bê tông.
• Bước 6:Dùng nilon bọc bảo vệ lớp ren Bu lông neo khi đã lắp dựng xong để tránh bị hỏng ren khi đổ bê tông.
